셀 6종

셀 종류

제조 공장에서 가장 자주 반복되는 작업을 셀 여섯 종류가 나눠 맡습니다. 제어기·프로그램 구조·예비 부품은 공유. 그래서 두 번째 셀은 새 프로젝트가 아니라 첫 셀의 복제입니다.

표의 수치는 셀 구성별 장비 제원입니다. 생산성이나 불량률 개선 수치가 아닙니다.

지그에 고정된 판금 패널에 로봇 팔이 성형 공구를 누르고 있다.
성형

성형 셀

성형 셀은 전용 금형 대신 공구 경로를 따라 소재를 가공합니다. 로봇 팔이 표면을 여러 번에 걸쳐 따라가고 형상 정보는 프로그램 안에 있어서, 설계 변경이 생기면 금형을 새로 발주하는 대신 파일만 바꾸면 됩니다.

물량은 꾸준하지만 아주 많지는 않은 곳에 적합. 정비용 패널, 소량 생산 외판, 단종된 설비의 교체 부품 같은 일.

작업 반경
2,600 mm
가반 하중
60 kg
반복 정밀도
±0.06 mm
소재 규격
1,500 × 3,000 mm
용접 중인 로봇. 일정하게 퍼지는 불꽃이 셀 안을 밝힌다.
용접

용접 셀

구성은 토치와 지그, 그리고 용접 순서. 부품을 지그에 맞춰 놓으면 로봇 팔이 정해진 순서로 비드를 넣고, 다음 부품에서도 같은 순서를 반복합니다.

시운전은 고객사 시험편으로. 셀이 새 공정을 만들어 내지는 않습니다. 이미 정해 둔 용접 절차서를 그대로 반복하고, 까다로운 형상과 보수 작업은 용접사에게 남깁니다.

작업 반경
1,800 mm
가반 하중
토치 기준 12 kg
반복 정밀도
±0.05 mm
포지셔너
2축, 1,000 kg
연마 헤드를 단 로봇 팔이 굽은 금속 패널을 다듬고, 작업등 아래 미세한 분진이 떠 있다.
사상

사상·연마 셀

연삭, 샌딩, 버 제거는 손이 지치고 표면 품질이 흔들리기 쉬운 작업. 사상 셀은 곡면에 일정한 힘을 유지하면서 한 로트 전체에 같은 패턴을 적용합니다.

이 작업에서는 위치보다 힘이 중요해서 헤드가 플로팅 방식으로 움직입니다. 고정된 부품의 형상을 따라가며 앞 공정에서 생긴 편차를 흡수하고, 그 사이에도 압력을 유지합니다.

작업 반경
2,000 mm
가반 하중
25 kg
힘 제어
5 – 120 N
연마재
벨트, 디스크, 브러시
완성된 패널 위로 로봇 팔이 스캔 헤드를 들고 있고, 파란 빛줄기가 표면을 훑는다.
검사

검사 셀

검사 셀은 부품을 옮기기 전에 같은 지그, 같은 기준면에서 스캔합니다. 구조광으로 표면을 훑고, 얻은 점군 데이터는 그 부품의 원본 3D 모델과 비교.

결과물은 합격·불합격 판정이 아니라 기록입니다. 편차 맵, 일련번호, 측정 시각까지 부품을 만든 프로그램 옆에 함께 저장. 어느 편차까지 허용할지는 고객사 엔지니어의 결정.

스캔 범위
1,200 × 900 × 600 mm
점 간격
0.08 mm
가반 하중
헤드 기준 8 kg
출력
메시 + 편차 맵
진공 그리퍼를 단 로봇 팔이 적재된 대형 판금 소재를 한 장 들어 올린다.
이송

이송·핸들링 셀

자재 이송은 셀에서 눈에 덜 띄는 절반입니다. 적재 더미에서 소재 꺼내기, 공정 사이 부품 이송, 정해진 방향으로 완성품 랙 적재까지.

그리퍼는 실제 부품에 맞춰 제작. 판재는 진공, 가장자리는 기계식, 한 셀이 둘 다 해야 하면 툴 체인저. 랙과 적재대, 투입부는 설치 후에 맞추지 않고 셀과 함께 설계합니다.

작업 반경
3,100 mm
가반 하중
120 kg
그리퍼
진공 / 기계식 / 체인저
적재 높이
900 mm
두 로봇 팔이 부품을 맞춰 잡고 있고, 세 번째 팔이 지그 테이블 위에서 체결 작업을 한다.
조립

조립 셀

조립 셀은 체결, 접착, 가접처럼 부품을 붙이는 동안 정렬을 유지합니다. 부품을 잡아 맞추는 두 팔, 작업하는 한 팔, 기준면을 잡는 아래 지그.

파일럿으로 시작하는 경우가 가장 많은 셀. 공장의 실제 작업 순서가 드러나는 곳이 조립이라, 현장에서 한 로트를 돌려 보고 작업자가 계속 손보는 단계를 찾는 것이 가장 정확합니다.

로봇 구성
파지 2대 + 작업 1대
작업 반경
1,600 mm
가반 하중
대당 20 kg
접합 방식
볼트, 리벳, 접착

표의 수치는 셀 구성별 장비 제원입니다. 생산성이나 불량률 개선 수치가 아닙니다.

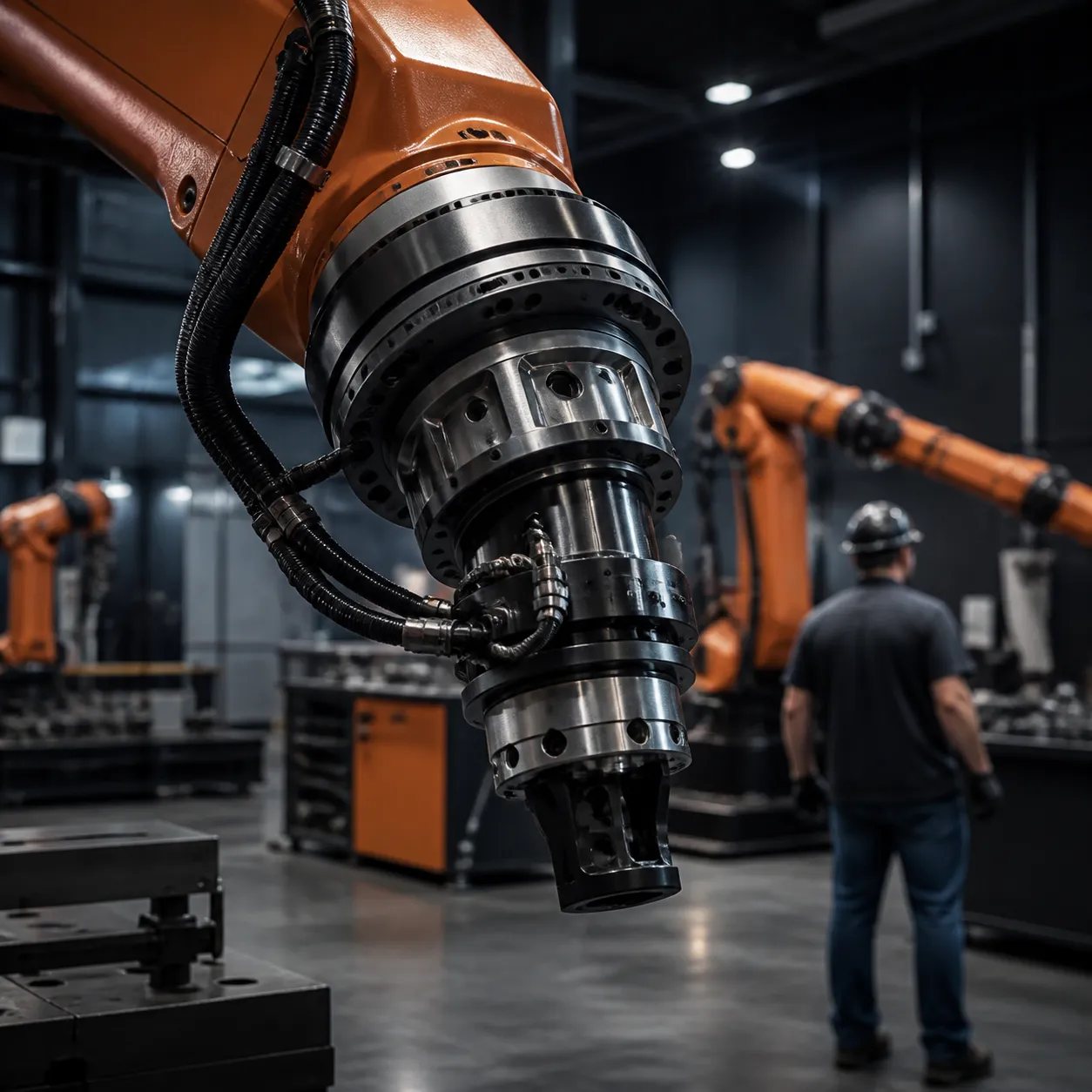

케이블이 가지런히 정리된 로봇 손목 관절과 툴 체인저 클로즈업.

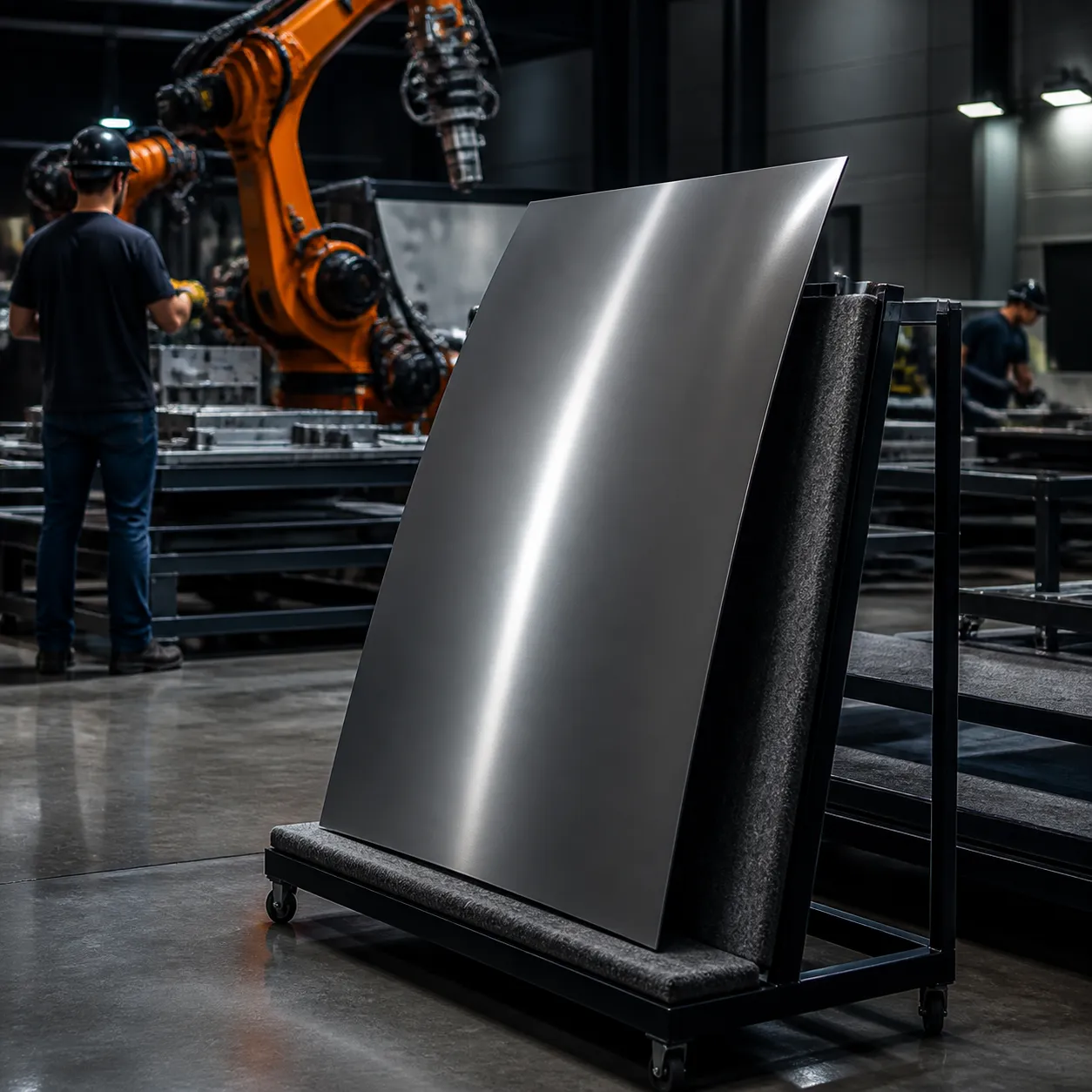

펠트를 깐 랙 위의 복합 곡면 금속 패널. 작업등 빛이 비스듬히 지나간다.

로봇 팔에 맡길 작업부터

도면과 가장 먼저 넘기고 싶은 작업을 보내 주세요. 견적 이야기 전에 그 작업이 셀에 맞는지부터 말씀드립니다.

도입 상담
